在cnblogs看到一篇科普贴,觉得不错,转过来与大家共同学习基础:http://www.cnblogs.com/wenthink/archive/2013/05/06/3058989.html


前言


前一段在整理邮件的时候发现几年前和CDD老师交流时的一份邮件.下面是简单摘要:

“从技术角度来说,无论哪一个阵营,跟新技术都是不可避免的,也是很累的,当然作为一个程序员来说,也是必须的。要想让技术的更新对自己的影响减小,基础就必须打牢。所以,底层的东西和抽象层的东西需要下一番功夫。因为说到底,无论什么技术,无非就是架构和最终的实现,技术框架只是应用开发的一个平台一种技术,如果了解了具体的东西,技术更新对你来说就没什么影响了,或者换句话说,你要学一种新的技术,速度和效率会非常之高。”

上面一段话对自己的影响很大,可能大家在踏入“程序人生”的时候都会存在一些迷茫和彷徨。尽管我是属于那种相当热爱Proramming的一份子,但是面对万花筒般的技术分支也曾徘徊犹豫过.徘徊之余要做的事情便是夯实基础,寻找自己的兴趣与方向.对技术的迭代,以不变应万变才是王道.

正因为如此,所以也不会存在银弹之说.如果真的有银弹的话那么我信奉的是:程序=数据结构+算法

我选择的方向是Web,也相信Web终究会是互联网的未来.这篇文章简单谈一下自己对.NET平台下Web基础的一些浅解,由于自己水平有限,不足之处烦请见谅.

HTTP协议

HTTP协议是浏览器和服务器双方共同遵循的规范.是一种基于TCP/IP(传输层协议,相对应的有UDP)的"应用层协议"

PS:TCP/UDP是广泛使用的网络通信协议,UDP协议具有不可靠性和不安全性,

相对来说TCP协议是基于连接和三次握手的(相对可靠与安全),然而B/S架构的网站,由于同时在线的人数会很多,如果都与服务器保持连接状态.服务器的承载是相当大的,

因而衍生出HTTP协议.简单的说:请求发起之后服务器端立刻关闭连接并释放资源.也正因为如此,HTTP协议通常被理解为”无状态”的.

当然维系"状态"的手段有很多;如 Session/Cookie等 这里暂且不多做讨论.

先来看一下典型的OSI七层模型 图解



HTTP最通俗的理解 请求/响应.

图示:



HTTP报文信息

HTTP Request Header



HTTP Response Header



当然,也可以通过设置改变浏览器的选项.这里不做详细说明.不清楚的可以Google.

给出ASP.NET下添加P3P头信息的例子

HttpContext.Current.Response.AddHeader("p3p", "CP=\"IDC DSP COR ADM DEVi TAIi PSA PSD IVAi IVDi CONi HIS OUR IND CNT\"");

有兴趣详细了解的可以参考 MSDN 中关于部署 P3P的文章。



下面是老生常谈的内容了(熟悉的朋友,自行跳过,权当温习下了 : )   )

请求头(消息头)包含(客户机请求的服务器主机名,客户机的环境信息等):
Accept:用于告诉服务器,客户机支持的数据类型  (例如:Accept:text/html,image/*)
Accept-Charset:用于告诉服务器,客户机采用的编码格式
Accept-Encoding:用于告诉服务器,客户机支持的数据压缩格式
Accept-Language:客户机语言环境
Host:客户机通过这个服务器,想访问的主机名
If-Modified-Since:客户机通过这个头告诉服务器,资源的缓存时间
Referer:客户机通过这个头告诉服务器,它(客户端)是从哪个资源来访问服务器的(防盗链)
User-Agent:客户机通过这个头告诉服务器,客户机的软件环境(操作系统,浏览器版本等)
Cookie:客户机通过这个头,将Coockie信息带给服务器
Connection:告诉服务器,请求完成后,是否保持连接
Date:告诉服务器,当前请求的时间

一个http响应代表服务器端向客户端回送的数据,它包括:
一个状态行,若干个响应消息头,以及实体内容
状态行:  例如:  HTTP/1.1  200 OK   (协议的版本号是1.1  响应状态码为200  响应结果为 OK)

响应头(消息头)包含:
Location:这个头配合302状态吗,用于告诉客户端找谁
Server:服务器通过这个头,告诉浏览器服务器的类型
Content-Encoding:告诉浏览器,服务器的数据压缩格式
Content-Length:告诉浏览器,回送数据的长度
Content-Type:告诉浏览器,回送数据的类型
Last-Modified:告诉浏览器当前资源缓存时间
Refresh:告诉浏览器,隔多长时间刷新
Content-Disposition:告诉浏览器以下载的方式打开数据。例如: context.Response.AddHeader("Content-Disposition","attachment:filename=icon.jpg");                                        context.Response.WriteFile("icon.jpg");
Transfer-Encoding:告诉浏览器,传送数据的编码格式
ETag:缓存相关的头(可以做到实时更新)
Expries:告诉浏览器回送的资源缓存多长时间。如果是-1或者0,表示不缓存
Cache-Control:控制浏览器不要缓存数据   no-cache
Pragma:控制浏览器不要缓存数据          no-cache
Connection:响应完成后,是否断开连接。  close/Keep-Alive
Date:告诉浏览器,服务器响应时间

IIS运行过程

有了上面的HTTP协议的知识回顾,下面来让我们看下IIS是怎样工作的?

IIS 5.X 已经距离我们很远了.好吧 XP默认的好像是的… 为万恶的IE6 默哀下0.0  .

这里我们来看一下IIS 6 的图示





根据上图简单分析下IIS6的运行过程

在 User Mode 下,http.sys 接收到 http request,然后它会根据 IIS 中的 Metabase 查看基于该 Request 的 Application 属于哪个 Application Pool, 如果该 Application Pool 不存在,则创建之。否则直接将 request 发到对应 Application Pool 的 Queue中。

每个 Application Pool 对应着一个 Worker Process — w3wp.exe,(运行在 User Mode 下)。在 IIS Metabase 中维护着 Application Pool 和 Worker Process 的Mapping。WAS(Web Administrative Service)根据这样一个 mapping,将存在于某个 Application Pool Queue 的 request 传递到对应的 Worker Process (如果没有,就创建这样一个进程)。在 Worker Process 初始化的时候,加载 ASP.NET ISAPI,ASP.NET ISAPI 进而加载 CLR。最后通过 AppManagerAppDomainFactory 的 Create 方法为 Application 创建一个 Application Domain;通过 ISAPIRuntime 的  ProcessRequest 处理 Request,进而将流程进入到 ASP.NET Http Runtime Pipeline。

PS几个知识点:
1.HTTP.SYS:(Kernel)的一个组件,它负责侦听(Listen)来自于外部的HTTP请求,根据请求的URL将其转发给相应的应用程序池 (Application Pool)。当此HTTP请求处理完成时,它又负责将处理结果发送出去.为了提供更好的性能,HTTP.SYS内部建立了一个缓冲区,将最近的HTTP请求处理结果保存起来。
2.Application Pool:  IIS总会保持一个单独的工作进程:应用程序池。所有的处理都发生在这个进程里,包括ISAPI dll的执行。对于IIS6而言,应用程序池是一个重大的改进,因为它们允许以更小的粒度控制一个指定进程的执行。你可以为每一个虚拟目录或者整个Web站点配置应用程序池,这可以使你很容易的把每一个应用程序隔离到各自的进程里,这样就可以把它与运行在同一台机器上其他程序完全隔离。从Web处理的角度看,如果一个进程死掉,至少它不会影响到其它的进程。
当应用程序池接收到HTTP请求后,交由在此应用程序池中运行的工作者进程Worker Process: w3wp.exe来处理此HTTP请求。
3.Worker Process: 当工作者进程接收到请求后,首先根据后缀找到并加载对应的ISAPI扩展 (如:aspx 对应的映射是aspnet_isapi.dll),工作者进程加载完aspnet_isapi.dll后,由aspnet_isapi.dll负责加载ASP.NET应用程序的运行环境即CLR (.NET Runtime)。
Worker Process运行在非托管环境,而.NET中的对象则运行在托管环境之上(CLR),它们之间的桥梁就是ISAPI扩展。
4.WAS(Web Admin Service):这是一个监控程序,它一方面可以存取放在InetInfo元数据库(Metabase)中的各种信息,另一方面也负责监控应用程序池(Application Pool)中的工作者进程的工作状态况,必要时它会关闭一个老的工作者进程并创建一个新的取而代之。

再来看下网上对IIS7经典模式下的图解

IIS 7 应用程序池的托管管道模式“经典”模式也是这样的工作原理。这种模式是兼容 IIS 6 的方式, 以减少升级的成本。



小插曲

场景假定:

截获客户端的请求,并对请求进行重写。在IIS6中,请求的截获动作只能被限制在IIS加载aspnet_isapi.dll后,也就是说:如果该请求不是明确针对asp.net资源的请求(比如这个请求只是一个静态文件的请求,如www.cnblogs.com/index.html,这时我们就便不能在代码中编写截获请求的逻辑,因为IIS6是根据URL的后缀来映射并加载对应的isapi的,如果一个请求的url是:www.cnblogs.com/index.aspx,根据".aspx"这个后缀,IIS6可以得知这个请求是针对asp.net资源的,应该加载aspnet_isapi.dll创建.net运行时并运行asp.net页面的代码,但很明显,诸如"www.cnblogs.com/index.html"这种请求,IIS6通常认为不是对asp.net资源的请求,因此不会加载aspnet_isapi.dll来运行asp.net,我们即使在asp.net页面中编写了拦截请求的代码,也不会被执行。当然,这里我说通常是有原因的,因为我们可以在IIS6中添加通配符程序映射的方式,或者在web.config中对某种请求手动添加处理程序的方式,来迫使IIS6为非asp.net资源类型的请求加载aspnet_isapi.dll。IIS6中对请求的执行流程如上.

咦,有木有人和我一样想到了URL Routing 和URL Rewriting ?

这里不做说明,大叔手记16传送门:http://www.cnblogs.com/TomXu/archive/2011/12/27/2303486.html

这个问题先放一下~~了解II7的集成模式也许可以有一些思绪

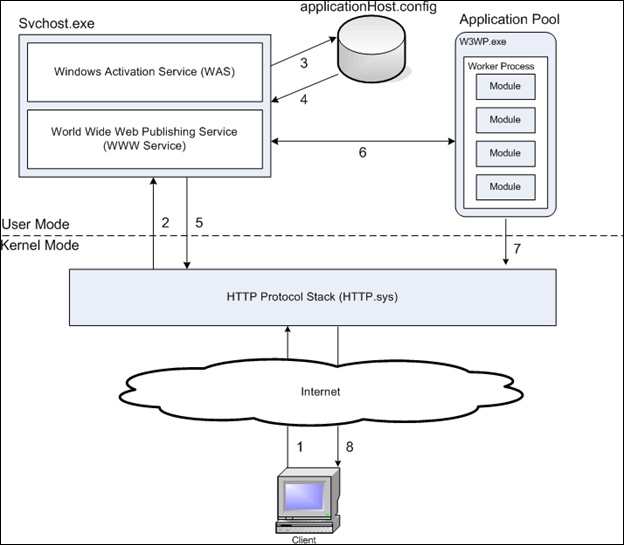

让我们再来看下IIS官网上对IIS7的图解

传送门 :http://www.iis.net/learn/get-started/introduction-to-iis/introduction-to-iis-architecture



1、当客户端浏览器开始 HTTP 请求一个WEB 服务器的资源时,HTTP.sys 拦截到这个请求。

2、HTTP.sys 联系 WAS 获取配置信息。

3、WAS 向配置存储中心(applicationHost.config)请求配置信息。

4、WWW 服务接收到配置信息,配置信息指类似应用程序池配置信息,站点配置信息等等。

5、WWW 服务使用配置信息去配置 HTTP.sys 处理策略。

6、WAS为请求创建一个进程(如果不存在的话)

7、工作者进程处理请求并对HTTP.sys做出响应.

8、客户端接受到处理结果信息。

IIS  7 应用程序池的托管管道模式(集成模式)华丽的变身



IIS7中对asp.net的请求不再是分两条处理管道,而是将asp.net和IIS集成起来,这样做的好处是统一了请求验证工作,加强了asp.net对于请求的控制能力等等。在IIS7中,asp.net不再像IIS6一样只限定于aspnet_isapi.dll中,而是被解放出来,从IIS接收到HTTP请求开始,即进入asp.net的控制范围,asp.net可以存在于一个请求在IIS中各个处理阶段。甚至可以为部署在IIS7中的PHP应用提供基于asp.net的验证身份验证功能(传送门:http://msdn.microsoft.com/zh-cn/magazine/cc135973.aspx)。

好吧,戛然而止一下,篇幅有限:IIS部分告一段落 留一些遐想空间.

再来分析ASP.NET的运行机制

ASP.NET运行机制

在IIS6图示中我们分析到“ AppManagerAppDomainFactory 的 Create 方法为 Application 创建一个 Application Domain;通过 ISAPIRuntime 的  ProcessRequest 处理 Request,进而将流程进入到 ASP.NET Http Runtime Pipeline。”

下面我们来看一下AppDomain运行过程图示



AppDomain的作用,相信大家都很了解了吧.这里简明扼要的写几点:

一个AppDomain中的代码创建的对象不能由另一个AppDomain中的代码直接访问(只能使用按引用封送或者按值封送,起到了很好的隔离作用).

AppDomain可以卸载 CLR不支持从AppDomain中卸载一个程序集的能力,但可以告诉CLR卸载一个AppDomain,从而达到卸载当前包含在该AppDomain内的所有程序集.

AppDomain 可以单独保护 当宿主加载一些代码之后,可以保证这些代码不会被破坏(或读取)宿主本身使用的一些重要的数据结构.

AppDomain可以单独配置 设置主要影响CLR在AppDomain中加载程序集的方式,涉及搜索路径、版本绑定重定向、卷影复制及加载器的优化。

由以上几点可以看出AppDomain确保了Windows系统及其中运行的应用程序的健壮性。AppDomain提供了保护、配置和终止其中每一个应用程序所需的隔离性。

再来看下ProcessRequest的过程



简单分析一下上图

ProcessRequest(HttpWorkerRequest wr)中判断wr是否为null,然后判断管线是否完整,再调用ProcessRequestNoDemand(wr)方法,

并判断当前RequestQueue 是否为null,接着计算等待时间并更新管线数 CalculateWaitTimeAndUpdatePerfCounter(wr);

重置wr开始时间wr.ResetStartTime();调用ProcessRequestNow(wr)方法,并调用ProcessRequestInternal(wr)方法

继续图例



ProcessRequestInternal方法如下:
private void ProcessRequestInternal(HttpWorkerRequest wr)
  {
      HttpContext context;
      try
      {
          context = new HttpContext(wr, false);//由HttpWorkerRequest生成HttpContext
      }
      catch
      {

        //常见的400错误,就是在这里捕捉到滴
          wr.SendStatus(400, "Bad Request");
          wr.SendKnownResponseHeader(12, "text/html; charset=utf-8");
          byte[] bytes = Encoding.ASCII.GetBytes("<html><body>Bad Request</body></html>");
          wr.SendResponseFromMemory(bytes, bytes.Length);
          wr.FlushResponse(true);
          wr.EndOfRequest();
          return;
      }
      wr.SetEndOfSendNotification(this._asyncEndOfSendCallback, context);
      Interlocked.Increment(ref this._activeRequestCount);
      HostingEnvironment.IncrementBusyCount();
      try
      {
          try
          {
              this.EnsureFirstRequestInit(context);
          }
          catch
          {
              if (!context.Request.IsDebuggingRequest)
              {
                  throw;
              }
          }
          context.Response.InitResponseWriter();
          IHttpHandler applicationInstance = HttpApplicationFactory.GetApplicationInstance(context);
  //得到HttpApplication

  if (applicationInstance == null)
          {
              throw new HttpException(System.Web.SR.GetString("Unable_create_app_object"));
          }
          if (EtwTrace.IsTraceEnabled(5, 1))
          {
              EtwTrace.Trace(EtwTraceType.ETW_TYPE_START_HANDLER, context.WorkerRequest, applicationInstance.GetType().FullName, "Start");
          }
          if (applicationInstance is IHttpAsyncHandler)
          {
              IHttpAsyncHandler handler2 = (IHttpAsyncHandler) applicationInstance;
              context.AsyncAppHandler = handler2;
              handler2.BeginProcessRequest(context, this._handlerCompletionCallback, context);//届时 HttpApplication处理请求
          }
          else
          {
              applicationInstance.ProcessRequest(context);
              this.FinishRequest(context.WorkerRequest, context, null);
          }
      }
      catch (Exception exception)
      {
          context.Response.InitResponseWriter();
          this.FinishRequest(wr, context, exception);
      }
  }
再看下GetApplicationInstance(context) 实例化Application的方法
 internal static IHttpHandler GetApplicationInstance(HttpContext context)
{
     if (_customApplication != null)
     {
         return _customApplication;
     }
     if (context.Request.IsDebuggingRequest)
     {
         return new HttpDebugHandler();
     }
     _theApplicationFactory.EnsureInited();
     _theApplicationFactory.EnsureAppStartCalled(context);
     return _theApplicationFactory.GetNormalApplicationInstance(context);
}
最后调用的GetNormalApplicationInstance方法中对当前空闲的application数目进行判断,调用

application.InitInternal(context, this._state, this._eventHandlerMethods)方法,

this.InitModules()初始化所有的Modules,包含用户自定义的HttpModules

this._stepManager.BuildSteps(this._resumeStepsWaitCallback);//管道事件序列

贴一下源码:
internal override void BuildSteps(WaitCallback stepCallback)
{
     ArrayList steps = new ArrayList();
     HttpApplication app = base._application;
     bool flag = false;
     UrlMappingsSection urlMappings = RuntimeConfig.GetConfig().UrlMappings;
     flag = urlMappings.IsEnabled && (urlMappings.UrlMappings.Count > 0);
     steps.Add(new HttpApplication.ValidatePathExecutionStep(app));
     if (flag)
     {
         steps.Add(new HttpApplication.UrlMappingsExecutionStep(app));
     }
     app.CreateEventExecutionSteps(HttpApplication.EventBeginRequest, steps);
     app.CreateEventExecutionSteps(HttpApplication.EventAuthenticateRequest, steps);
     app.CreateEventExecutionSteps(HttpApplication.EventDefaultAuthentication, steps);
     app.CreateEventExecutionSteps(HttpApplication.EventPostAuthenticateRequest, steps);
     app.CreateEventExecutionSteps(HttpApplication.EventAuthorizeRequest, steps);
     app.CreateEventExecutionSteps(HttpApplication.EventPostAuthorizeRequest, steps);
     app.CreateEventExecutionSteps(HttpApplication.EventResolveRequestCache, steps);
     app.CreateEventExecutionSteps(HttpApplication.EventPostResolveRequestCache, steps);
     steps.Add(new HttpApplication.MapHandlerExecutionStep(app));
     app.CreateEventExecutionSteps(HttpApplication.EventPostMapRequestHandler, steps);
     app.CreateEventExecutionSteps(HttpApplication.EventAcquireRequestState, steps);
     app.CreateEventExecutionSteps(HttpApplication.EventPostAcquireRequestState, steps);
     app.CreateEventExecutionSteps(HttpApplication.EventPreRequestHandlerExecute, steps);
     steps.Add(new HttpApplication.CallHandlerExecutionStep(app));
     app.CreateEventExecutionSteps(HttpApplication.EventPostRequestHandlerExecute, steps);
     app.CreateEventExecutionSteps(HttpApplication.EventReleaseRequestState, steps);
     app.CreateEventExecutionSteps(HttpApplication.EventPostReleaseRequestState, steps);
     steps.Add(new HttpApplication.CallFilterExecutionStep(app));
     app.CreateEventExecutionSteps(HttpApplication.EventUpdateRequestCache, steps);
     app.CreateEventExecutionSteps(HttpApplication.EventPostUpdateRequestCache, steps);
     this._endRequestStepIndex = steps.Count;
     app.CreateEventExecutionSteps(HttpApplication.EventEndRequest, steps);
     steps.Add(new HttpApplication.NoopExecutionStep());
     this._execSteps = new HttpApplication.IExecutionStep[steps.Count];
     steps.CopyTo(this._execSteps);
     this._resumeStepsWaitCallback = stepCallback;
}
到这里想必能够使大家对ASP.NET管道机制能够有一个简单的回顾.当然还有很多地方没有详细分析.



再来总结一下IIS运行过程及ASP.NET管道机制:

Request→ (Internet )  HTTP.sys 监听 → WAS (IIS6 web Admin Service /IIS7 (Windows Activation Service) 接收请求

→(传入)Application Pool's → w3wp.exe(检查URL后缀)

→(加载)ISAPI扩展[aspnet_isapi.dll] → 注册映射

构造HttpRuntime类 →ProcessRequest方法

HttpContext实例产生(Request,Response,Session  and so on…)

HttpRuntime 调用 HttpApplicationFactory加载HttpApplication对象

穿越HttpModule到达HttpHandler

简单用140个字符(即一条微博的字数)概括:

Request→ (Internet ) HTTP.sys →(WAS)→Application Pool's → w3wp.exe→ISAPI→ Map→ (Pipeline)HttpWorkerRequest→AppDomain→HttpRuntime→ProcessRequest()→ HttpContext(Request,Response)→ HttpRuntime→HttpApplicationFactory→HttpApplication→ HttpModule→HttpHandler→EndRequest

以上为个人学习摘要,如有错误,欢迎指正!!

补充

1:刚刚看到dudu发的一个闪存,里面提到了Application pool 与 AppDomain 的区别 来自stackoverflow,希望对大家有所帮助.

2:WAS缩写在IIS6中的指的是(Web Admin Service),在IIS7中指的是(Windows Activation Service)  缩写一样.这个在写文章的时候注意到过,但是没有深入考虑. 理解不是很到位.  暂不妄下断言.  欢迎斧正!! :-)

参考资料:

http://www.cnblogs.com/tenghoo/archive/2009/11/04/IIS_And_ASPNET_Http_Runtime_Pipeline.html

http://msdn.microsoft.com/en-us/library/system.web.httpapplication(v=vs.80).aspx

http://www.cnblogs.com/panchunting/archive/2013/04/11/ASPNET_Architecture.html
